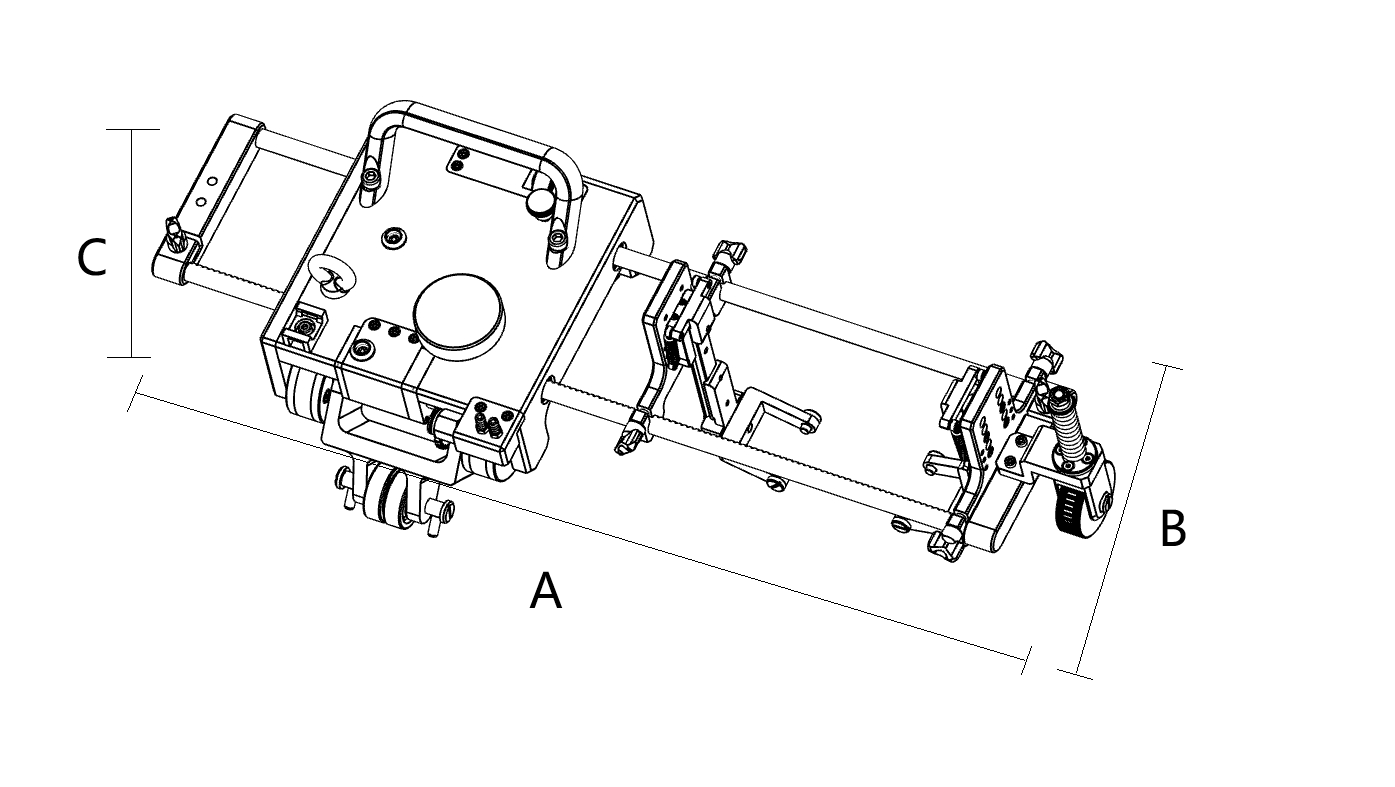

工件类型： 铁质材料及非铁质材料 |
| 灵活的机械结构使其可以根据工件尺寸，通过增减链节快速且便捷地适应不同的管道直径； 链节采用快速拆装理念设计，真正意义上的一扣即用，一锁即检； 可以安装PA、TOFD等多种探头，支持多种超声检测类型，最大能够安装1对探头进行检测； 通过旋转X/Y轴控制旋钮或滚轮，每档推进1mm，实现缺陷的毫米级精确定位； 专门为需要双轴扫查的工况量身定做，支持单轴和双轴检测方式，可以有力的辅助超声工作 者完成管道环焊缝、平板焊缝及棒材的检测工作； |
 |
 |

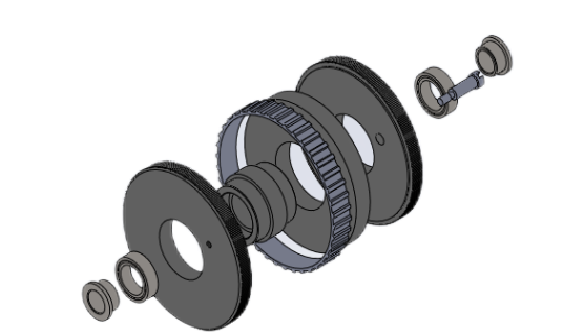

磁性轮：
预装有五个强力的磁性轮 ，能够保障扫查器在工件上运行时的安全，以及超声的水耦合质量。 |
 |

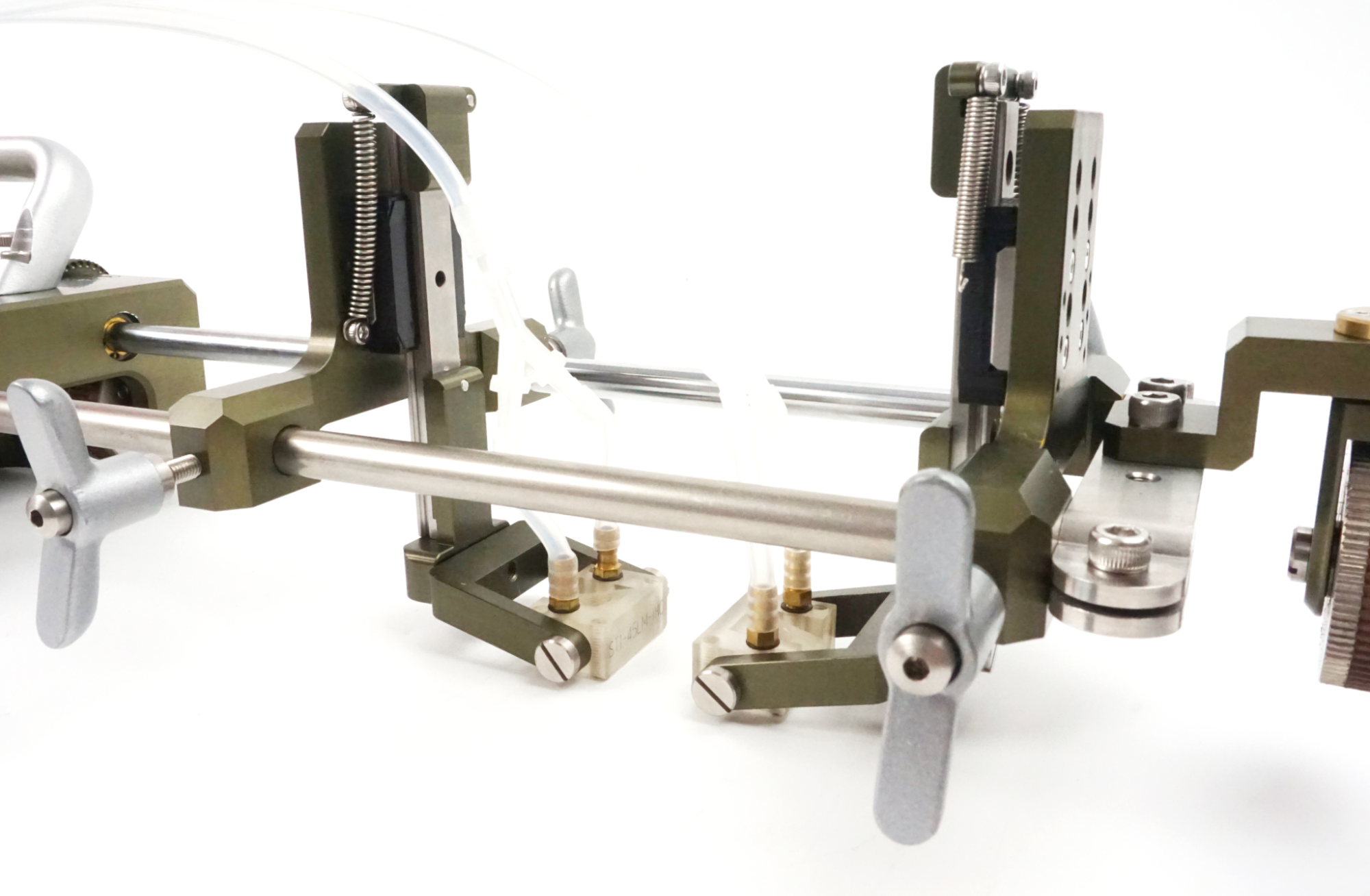

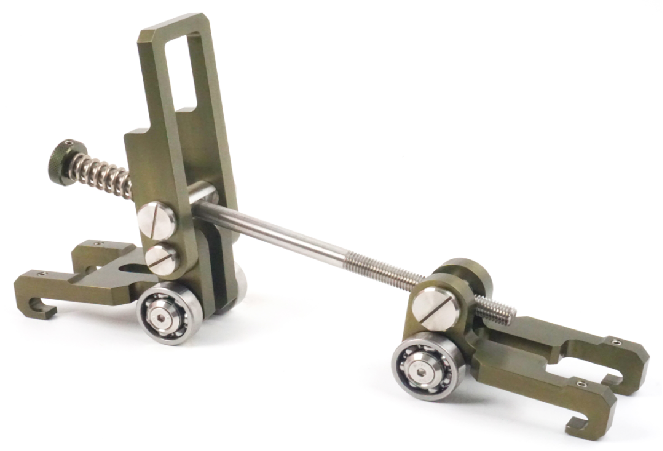

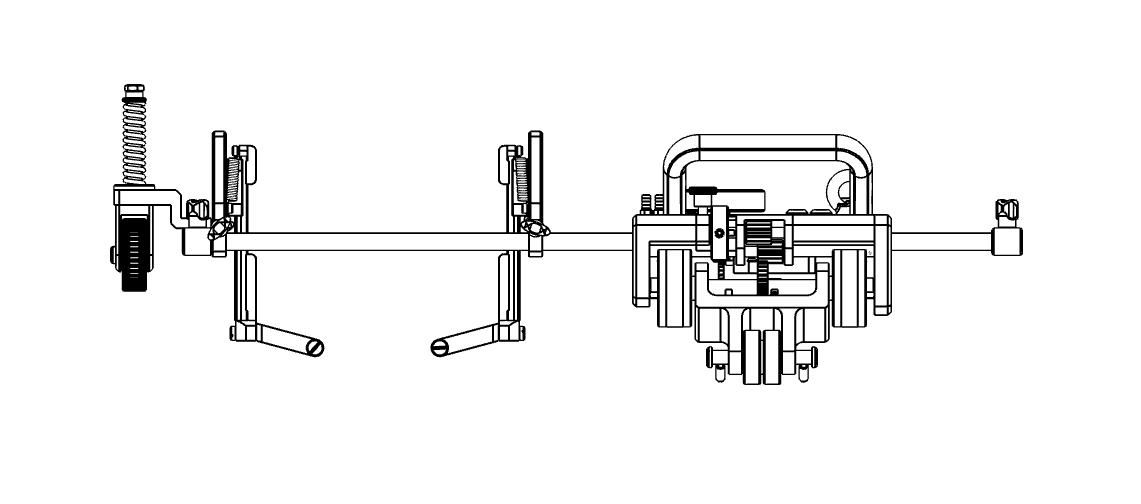

探头加载臂： HS-04的加载臂能够稳定的自 由伸缩臂长，以适应工件表面 的变化，保证探头的耦合状态。 |
 |

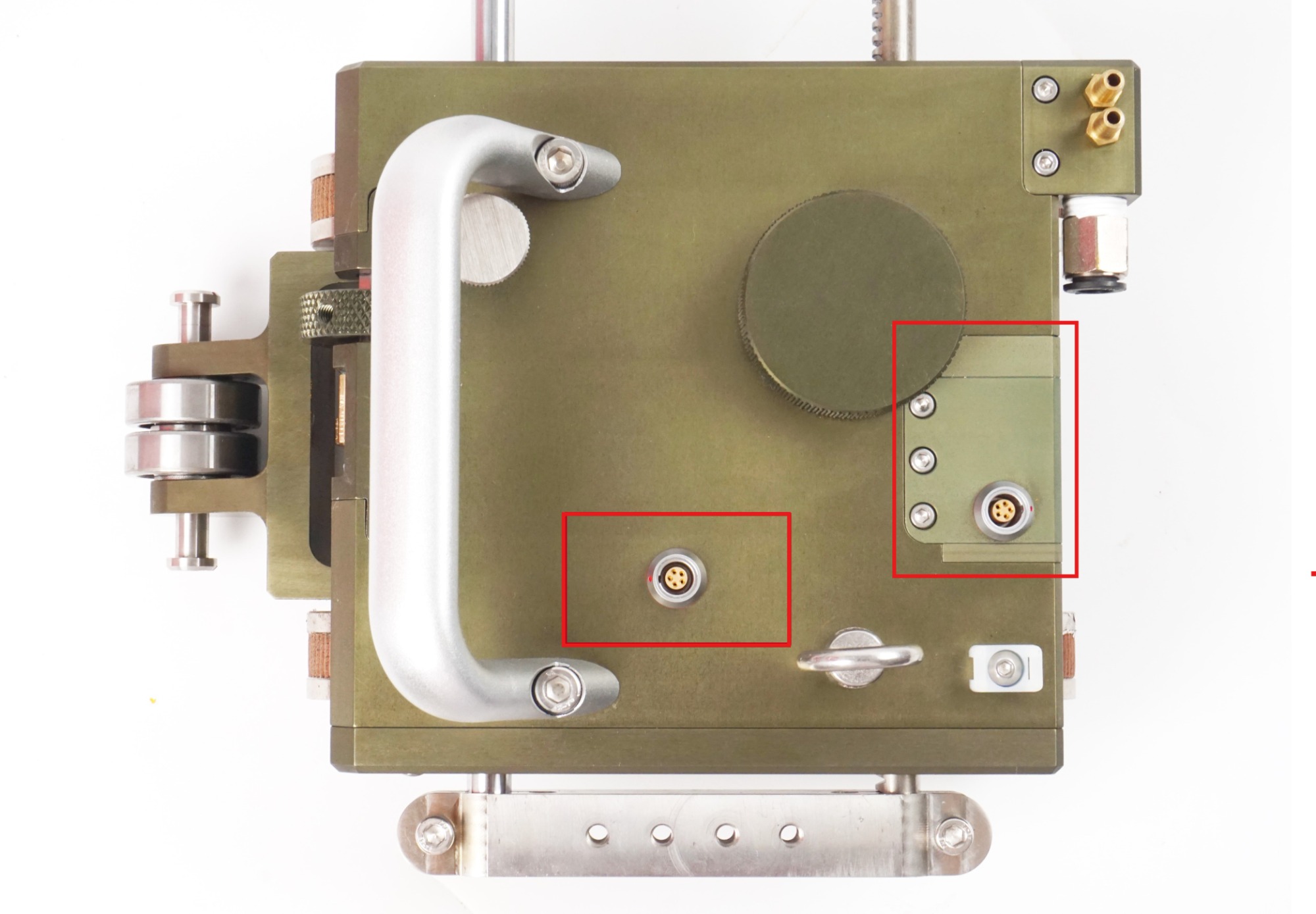

双轴编码器： 扫查器配有两个5V微型编码器用 于辅助数据采集记录，支持周向 和轴向双向缺陷定位扫查，及C 扫描；精度：22.64step/mm。 |
 |
锁紧： 链节的锁扣和一种调节松紧的装置。
|
 |

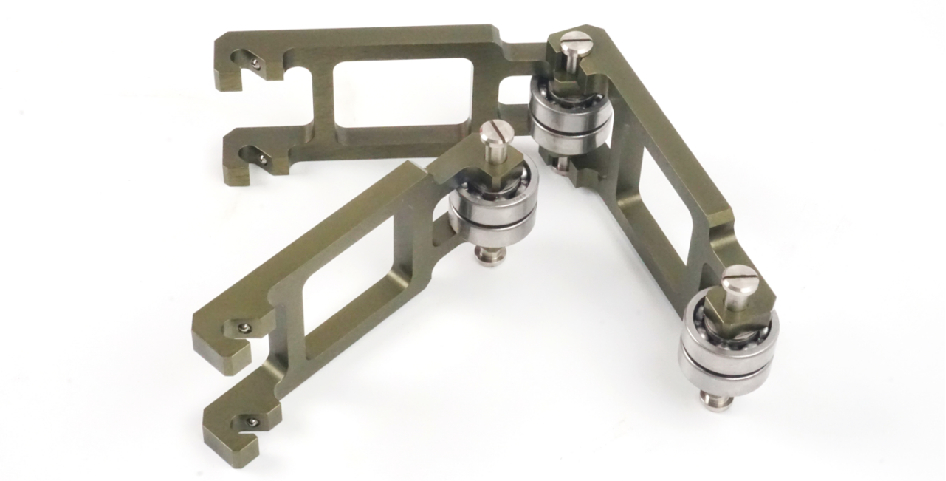

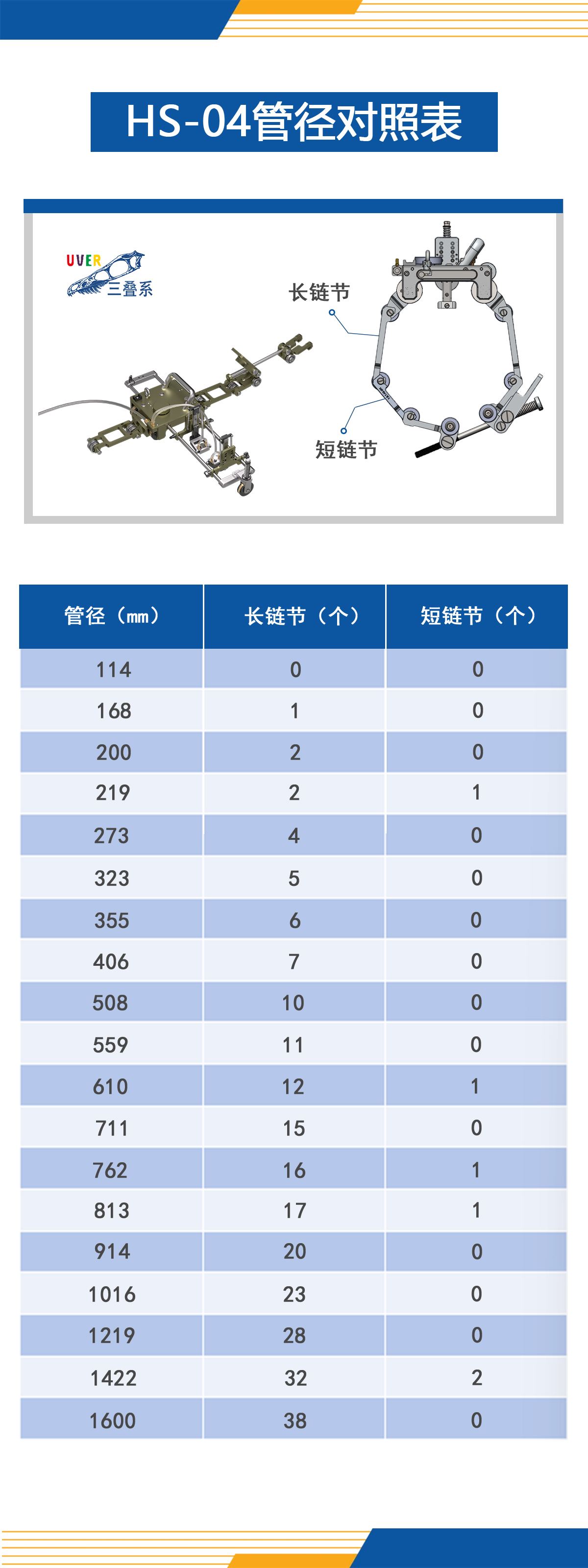

标准链节： 148x66x32mm标准轨道单节 链条，轻质(0.22KG/节)坚固 可靠。可通过增减链条数量实 现管径的自由且快速调节。 |
 |

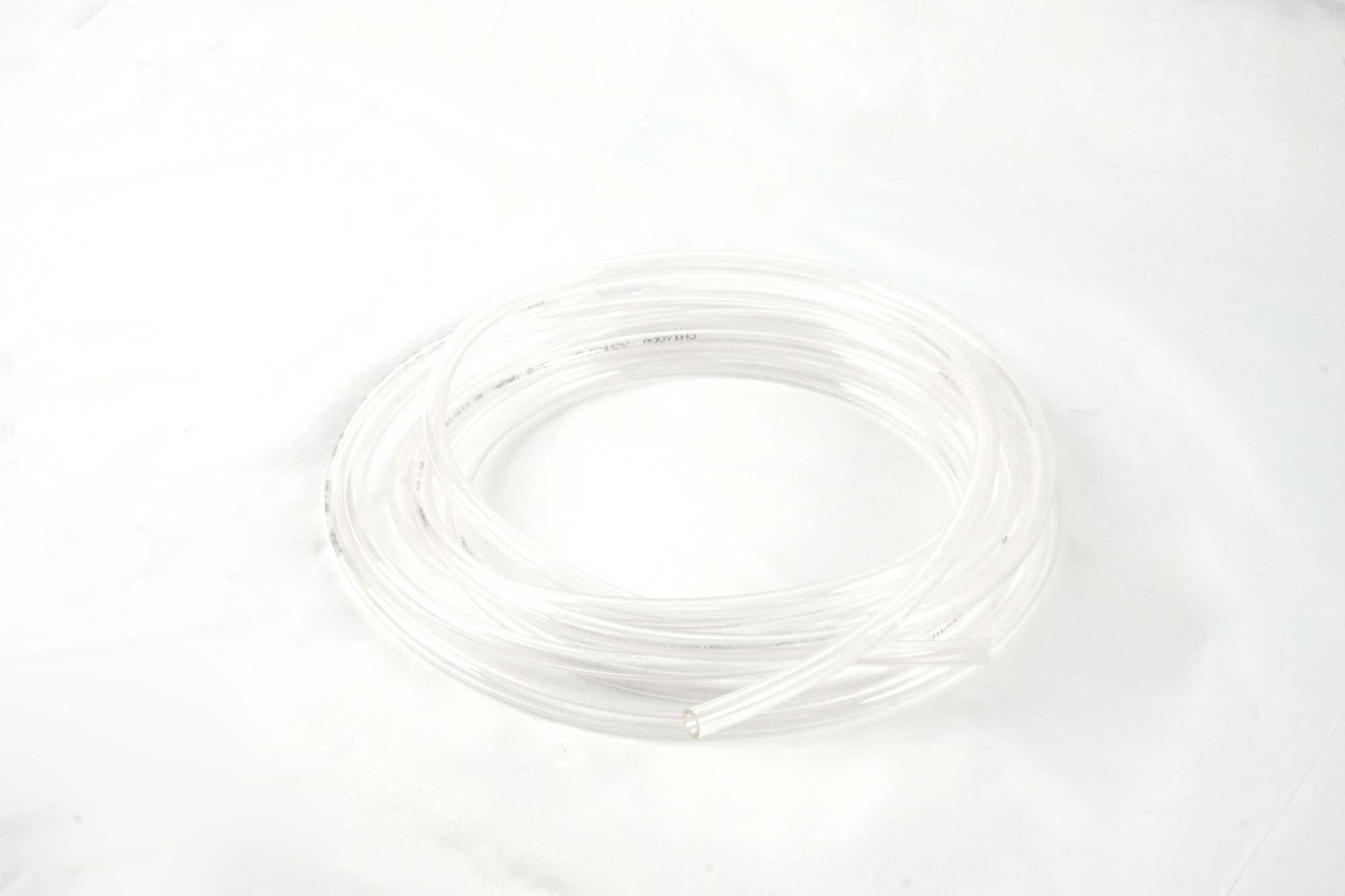

耦合套件： 提供多种常用的软管、连接器 和分水器等配件。 |
| 序号 | 零件编号 | 零件名称 | 数量 |
| 1 | ETB0006 | ETB0006运输箱 | 1 |
| 2 | HS-04 | HS-04主体 | 1 |

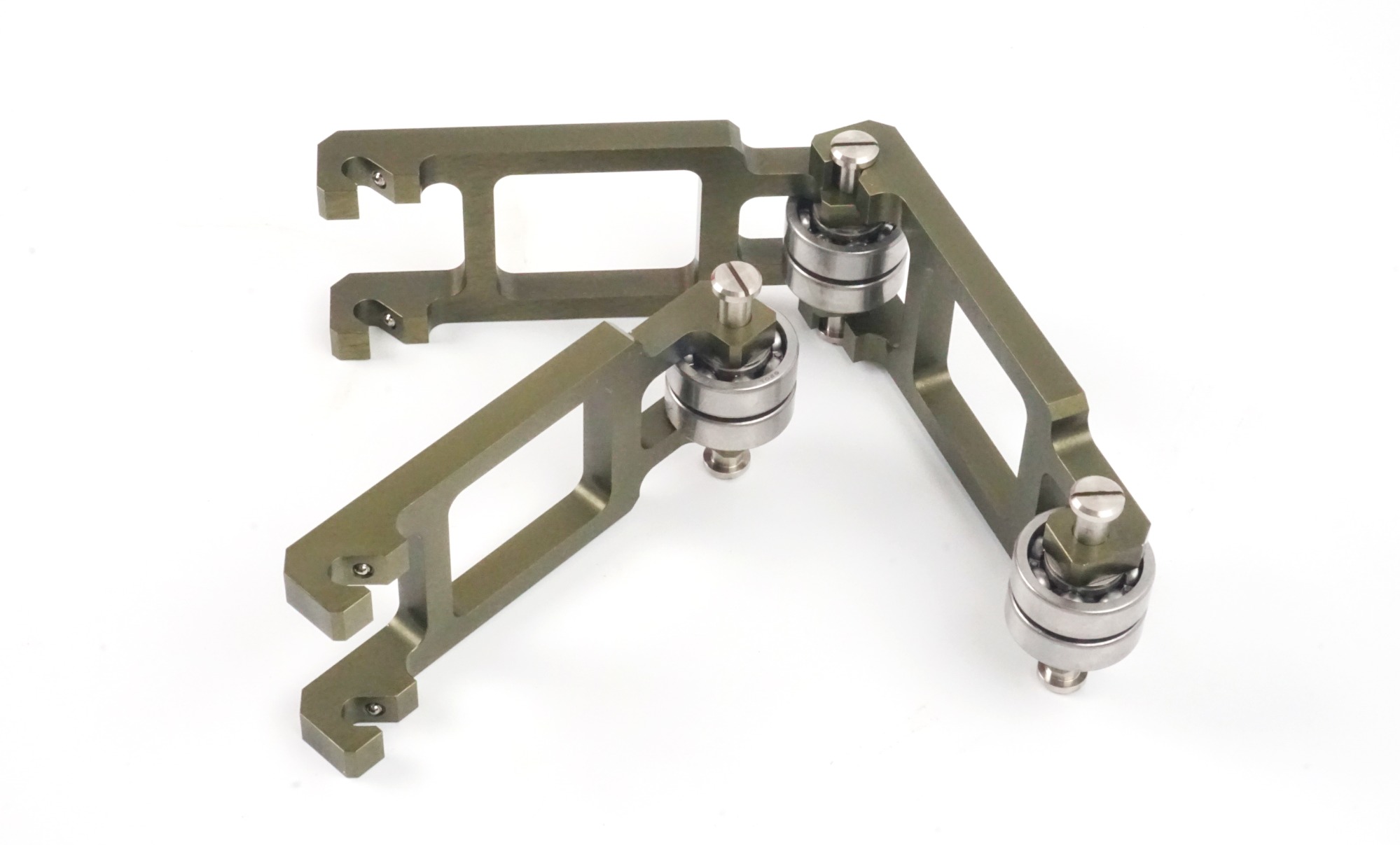

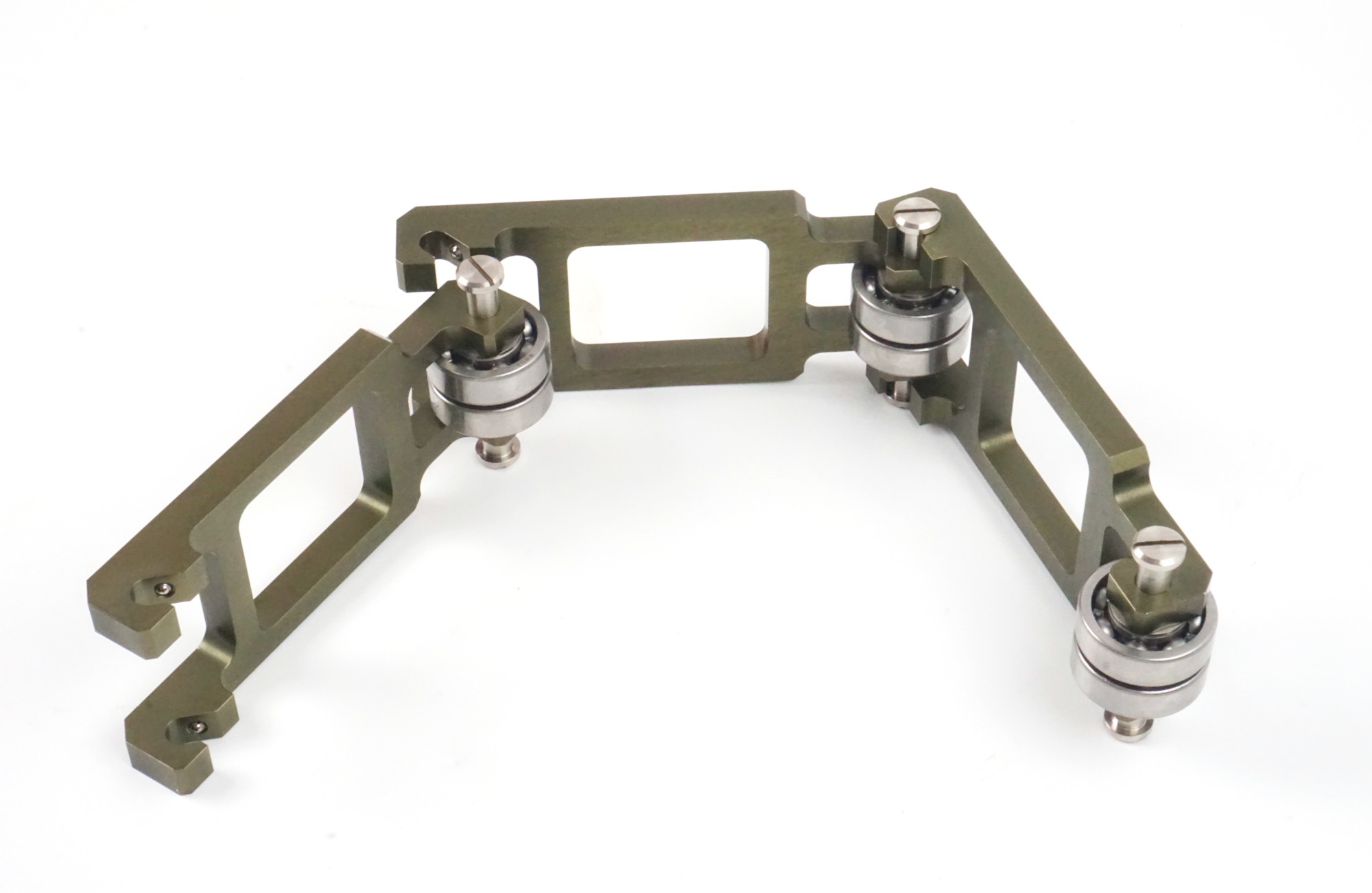

| 3 | HS-04.1.4.3 | 万向轮轮座模块 | 1 |
| 4 | HS-04.1.5.20 | 链条总成（HS-04.1.5.1长链节模块*5、短链节模块HS-04.1.5.3*1、HS-04.1.5.2连接挂钩模块*1） | 1 |
| 4 | HS-04.1.5.12 | 链条总成（HS-04.1.5.1长链节模块*9、短链节模块HS-04.1.5.3*1、HS-04.1.5.2连接挂钩模块*1） | |
| 5 | CWP0001 | 水耦合组件4.5mφ8白色长管（PUN8-4.5）*1、6cm分水器堵头（ST3X5-0.6）*2、Y形分水器（Y-P-4.5）*8、2.5m硅胶软管（ST3X5-25）*1、快插开关（HVFF-08）*1、直角快插接头（PV-8）*2、变径快插接头（PG10-8）*1 | 1 |

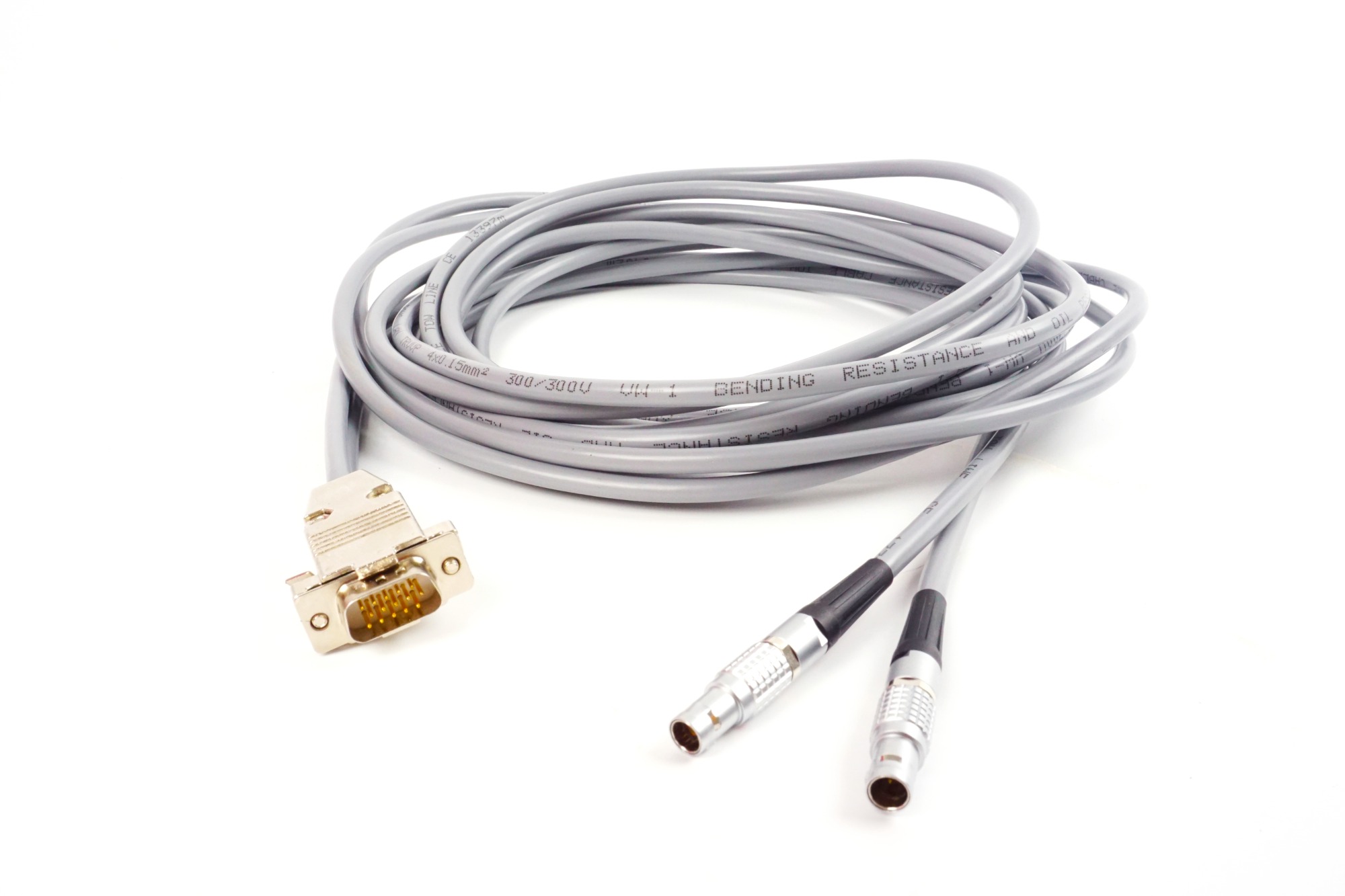

| 6 | EE-D-3 | HS-04双轴编码器线（标准的ZETEC/Ominiscan X3接口） | 1 |
| 7 | SP0001 | HS-04-螺钉包:楔块架安装螺钉（ACC-04.1-03）*2、SCB5-8*2、SCB3-8*2、楔块架旋转螺钉*2（ACC-04.1-06）、轴承（PNMR85zz）2个） | 1 |
| 8 | AW07 | 内六角1套 | 1 |
| 9 | SDR1-6.0100 | 一字螺丝刀 | 1 |
| 10 | UML0006.1 | HS-04用户手册 | 1 |
| 11 | PKL0006 | HS-04装箱单 | 1 |
| 12 | COC00061 | HS-04合格证 | 1 |
| 13 | QAC00061 | HS-04质保卡 | 1 |
 |
 |
 |
| HS04-样本 | HS04-用户手册 | HS04-操作指导视频 |
 |
 |
 |
 |
| 链节-挂钩(HS-04.1.5.2) | 链节(HS-04.1.5.1) | 链节(HS-04.1.5.3) | 双轴编码器线EE-D-3 |
 |
 |
 |
| 探头 | 楔块 | TOPAZ |
