基本参数： |
||
 |
 |

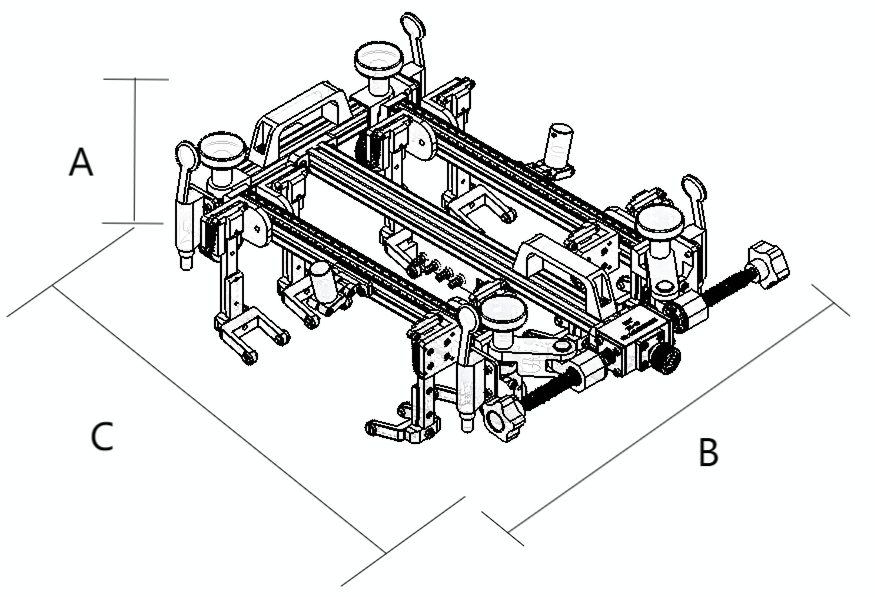

工件类型：罐体封头、管焊缝、平板焊缝 封头尺寸范围: ≥Φ1500mm 适应壁厚: ≤230mm 编码器： 22.64step/mm 可夹持探头数: 最多4对TOFD/UT探头 尺寸规格：533mm ×338mm ×150mm 设备重量：5.5kg 使用环境：-20-50℃ 设备性能：IP65(防水防尘) |
特征： |
| 灵活的机械结构能够使它可以根据工件形状调整自身的曲率，适应检测环境； 可以安装TOFD、PE、PA等多种探头，支持多种超声检测类型，最大能够安装4对TOFD探头同时进行检测； 能够同时安装PA与TOFD/UT探头，其完美的组合能够对焊缝进行一次全覆盖检测，极大的提高检测效率； 专门针对罐体封头焊缝而设计的手动扫查器，能够满足环形路径的曲率变化，支持纬度方向环焊缝和经度方向纵焊缝的检测，可以有力的辅助超声工作者完成罐体封头焊缝的检测工作。 |
 |
 |

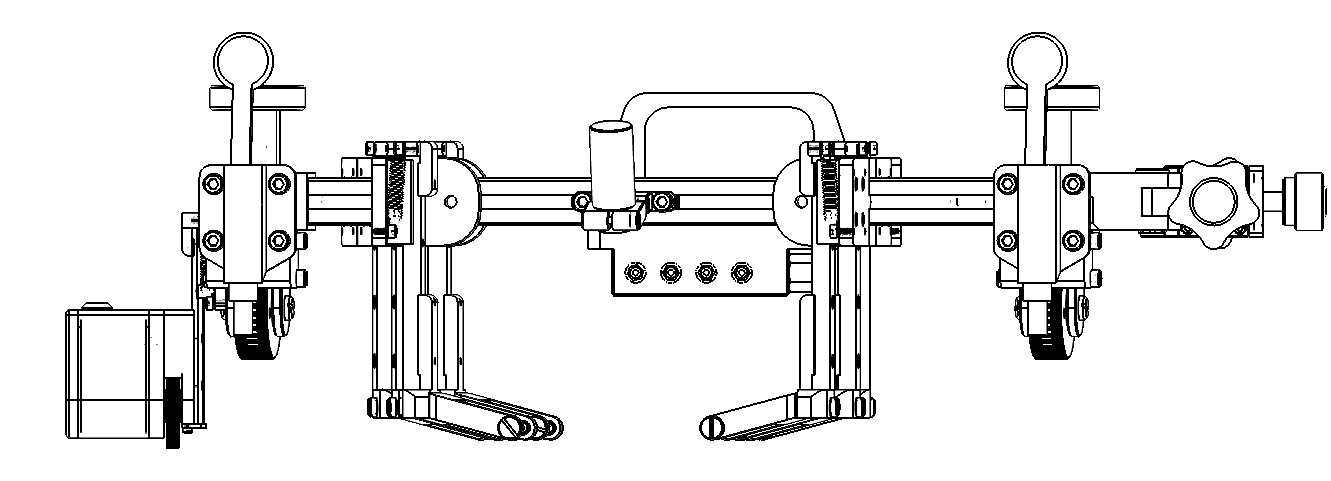

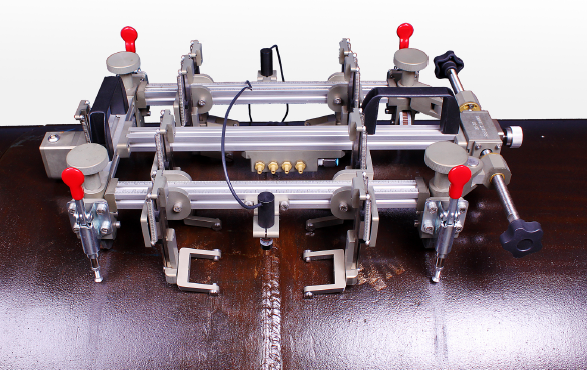

扫查器主体HS-07能够轻松调节自身曲率，适应检测工作，并具有锁紧关节锁定扫查器结构 |
 |

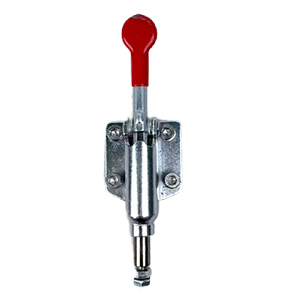

脱磁装置扫查器运用脱磁装置，操作者可以轻松的将扫查器从工件上取下 |
 |

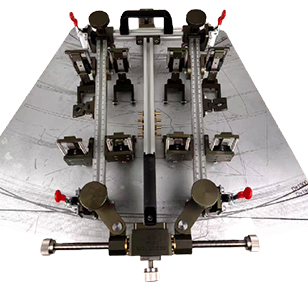

封头尺寸适应结构针对不同规格的罐体封头，封头尺寸适应结能够根据用户的需求自由调节 |
 |

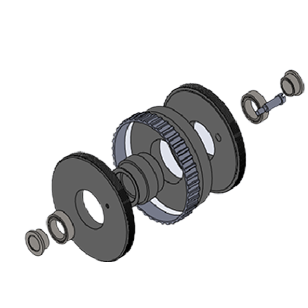

磁性轮HS-07预装有四个强力的磁性轮 ，能够保障扫查器在工件上运行时的安全 |
 |

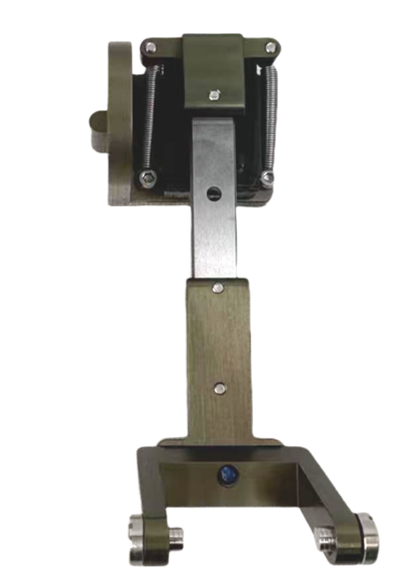

探头加载臂HS-07的加载臂能够自由伸缩臂长，以适应工件表面的变化，保证探头的耦合状态 |
 |

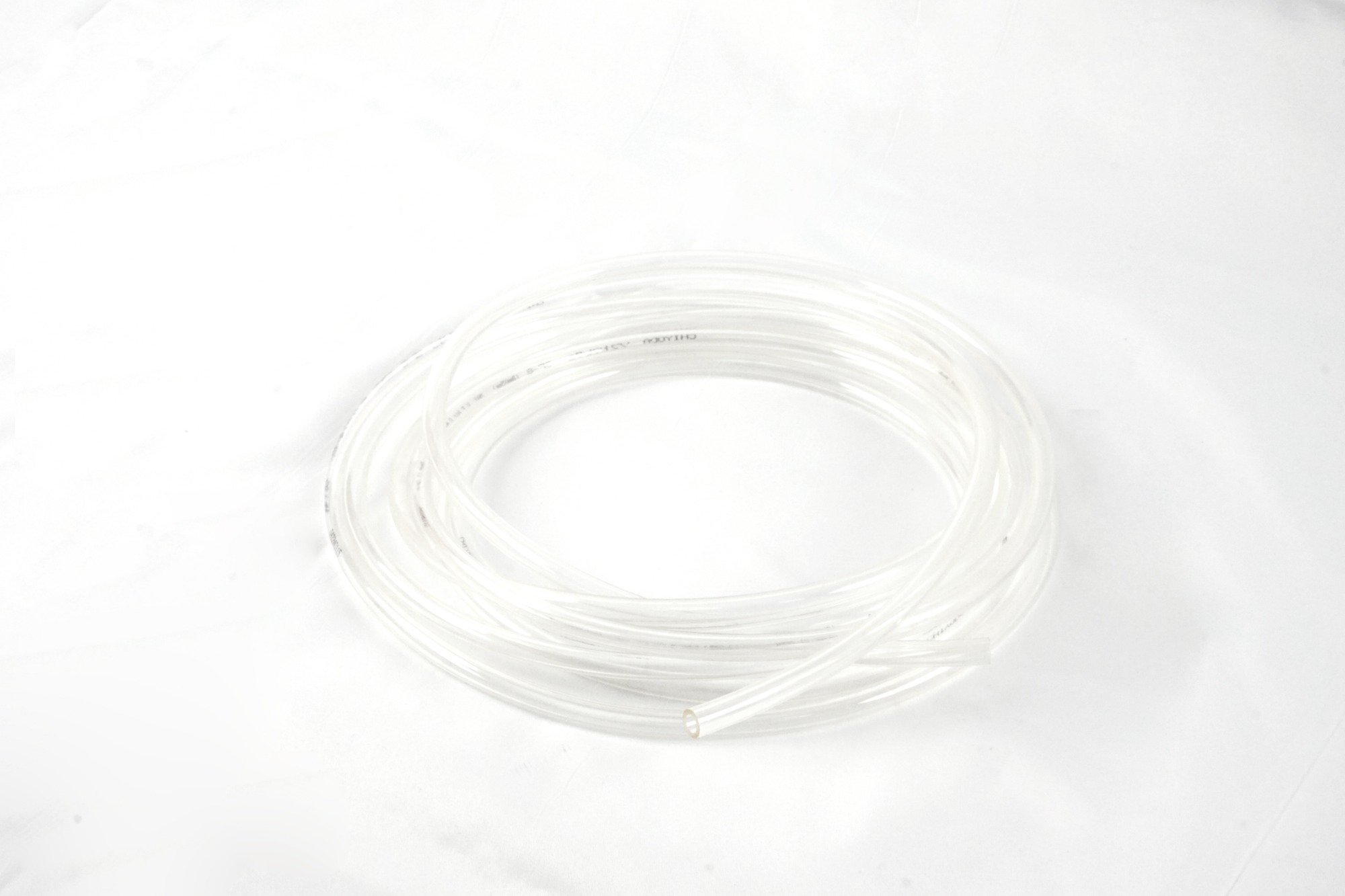

耦合套件提供多种常用的软管、连接器和分水器等配件 |
 |
弹性编码器扫查器配有5V微型编码器用于辅助数据采集记录；精度： 22.64step/mm |
 |

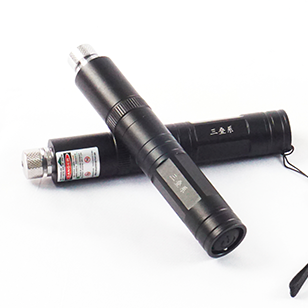

激光指示器机身上的十字激光指示器能够对焦焊缝，保证扫查器的检测状态 |

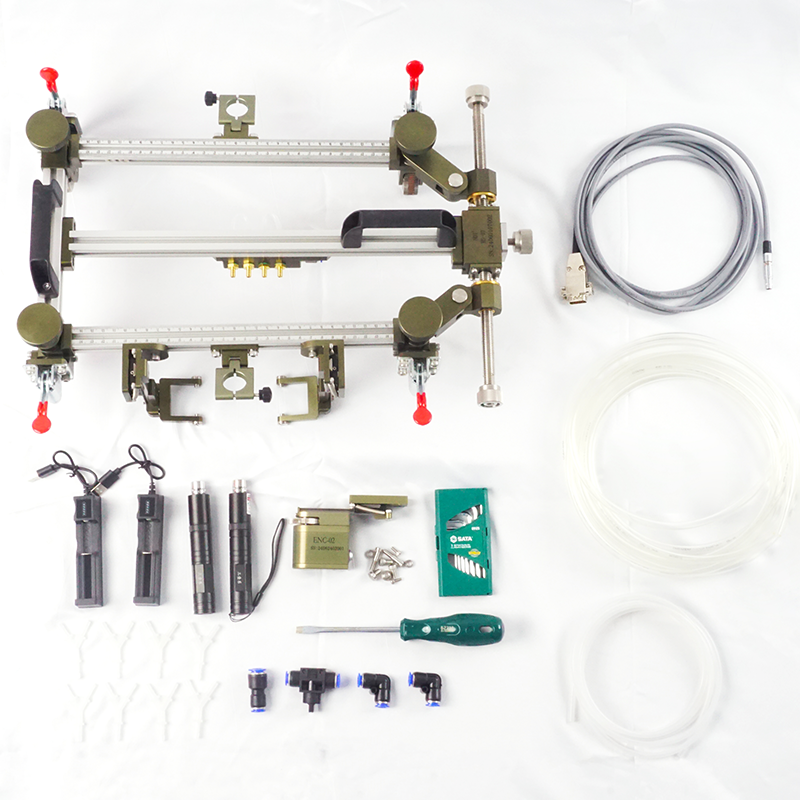

装箱清单： |
| 序号 | 零件编号 | 零件名称 | 数量 |  |

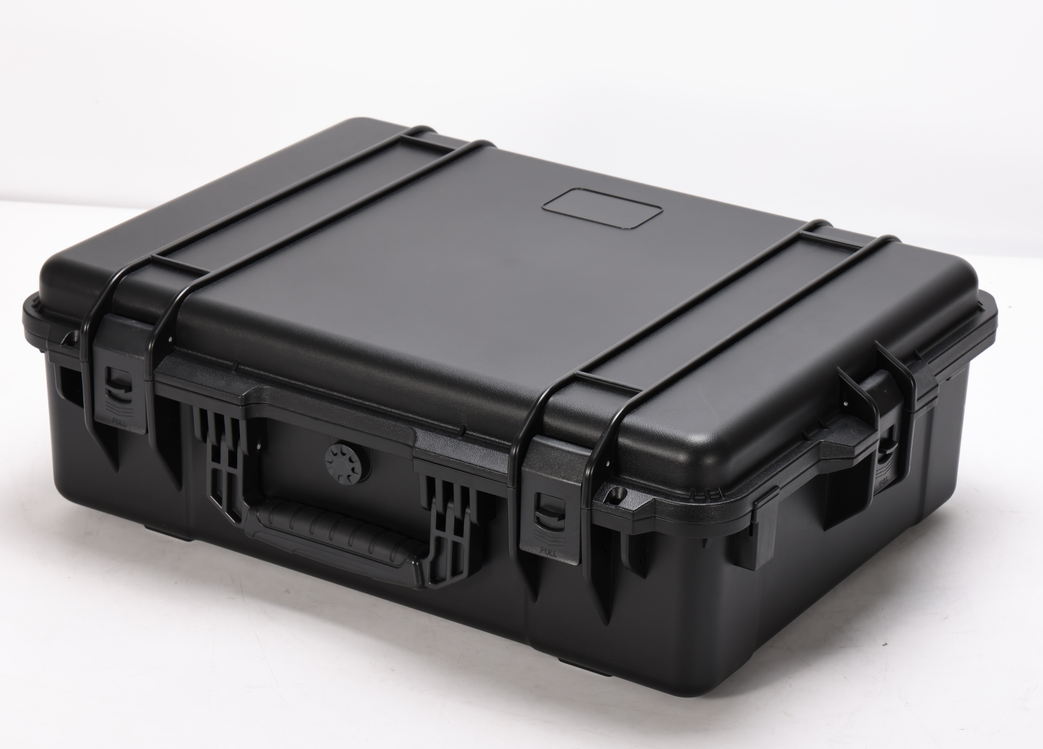

| 1 | ETB0001 | 运输箱 | 1 | |
| 2 | HS-07.1 | 扫查器主框架 | 1 | |
| 3 | ENC-02 | 编码器 | 1 | |
| 4 | ACC-04 | TOFD探头加载臂 | 2 | |
| 5 | CWP0001 | 水耦合组件 4.5mφ8白色长管（PUN8-4.5）*1、6cm分水器堵头（ST3X5-0.6）*2、Y形分水器（Y-P-4.5）*8、2.5m硅胶软管（ST3X5-25）*1、快插开关（HVFF-08）*1、直角快插接头（PV-8）*2、变径快插接头（PG10-8）*1 | 1 | |
| 6 | E-D-3 | 单轴编码器线3m （标准的ZETEC/Ominiscan X3接口） | 1 | |
| 7 | QY-620 | 激光器组件（自带1节电池） | 2 | |
| 8 | SP0001 | 螺钉包 楔块架安装螺钉（ACC-04.1-03）*2、SCB5-8*2、SCB3-8*2、楔块架旋转螺钉*2（ACC-04.1-06）、轴承（PNMR85zz）2个） | 1 | |
| 9 | AW07 | 内六角1套 | 1 | |
| 10 | SDR1-6.0100 | 一字螺丝刀 | 1 | |
| 11 | UML00014 | 用户手册 | 1 | |
| 12 | PKLT0001 | 装箱单 | 1 | |
| 13 | UDK01 | U盘资料 | 1 | |
| 14 | COC00013 | 合格证 | 1 | |
| 15 | QAC00013 | 质保卡 | 1 |
 |
 |
 |
|||

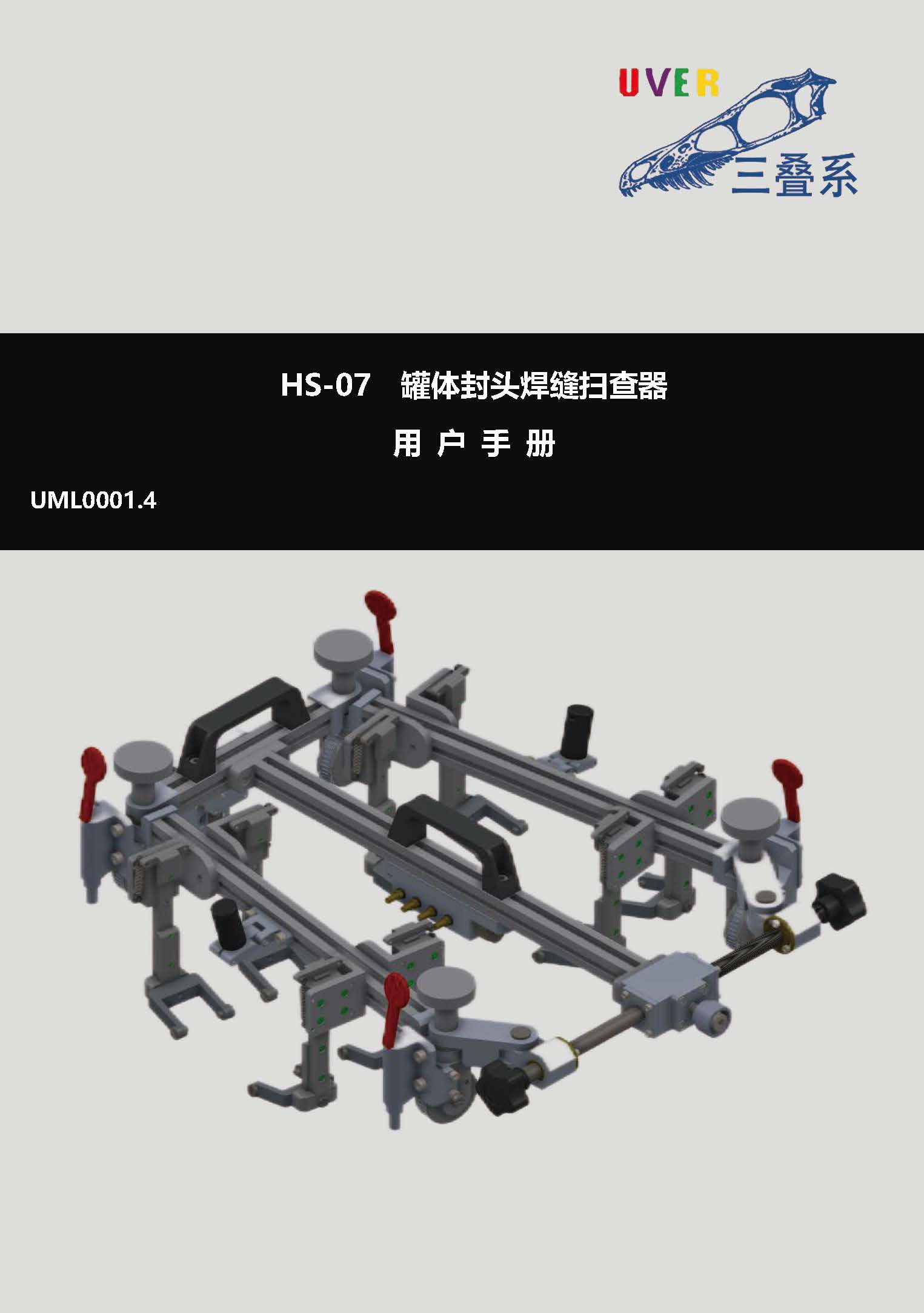

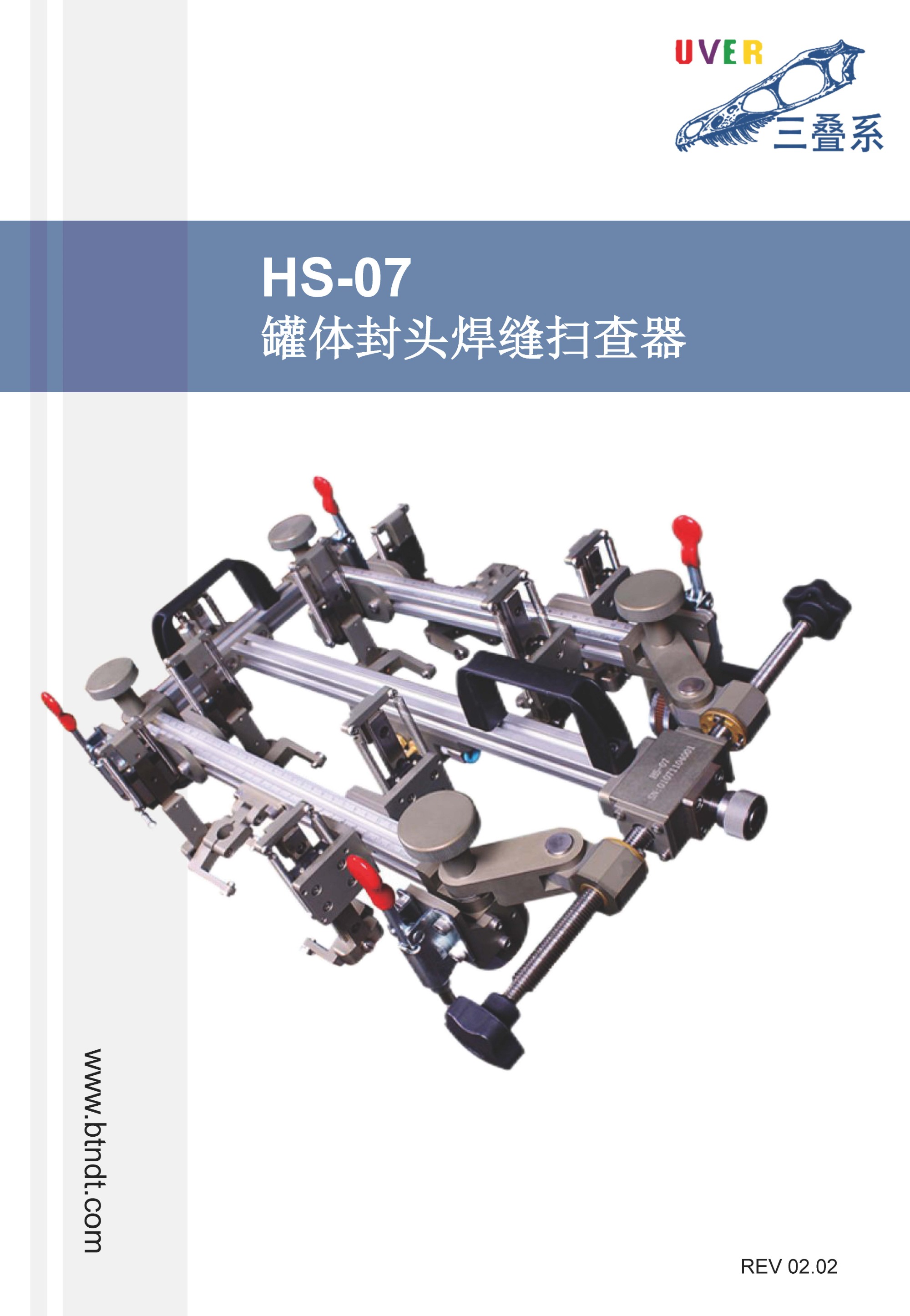

| HS-07样本 | HS-07用户手册 | HS-07操作指导视频 | |||
| |
|
 |
|
| 探头加载臂 | 激光指示器 | 运输箱 | |
相关产品： |
 |
 |
 |
|

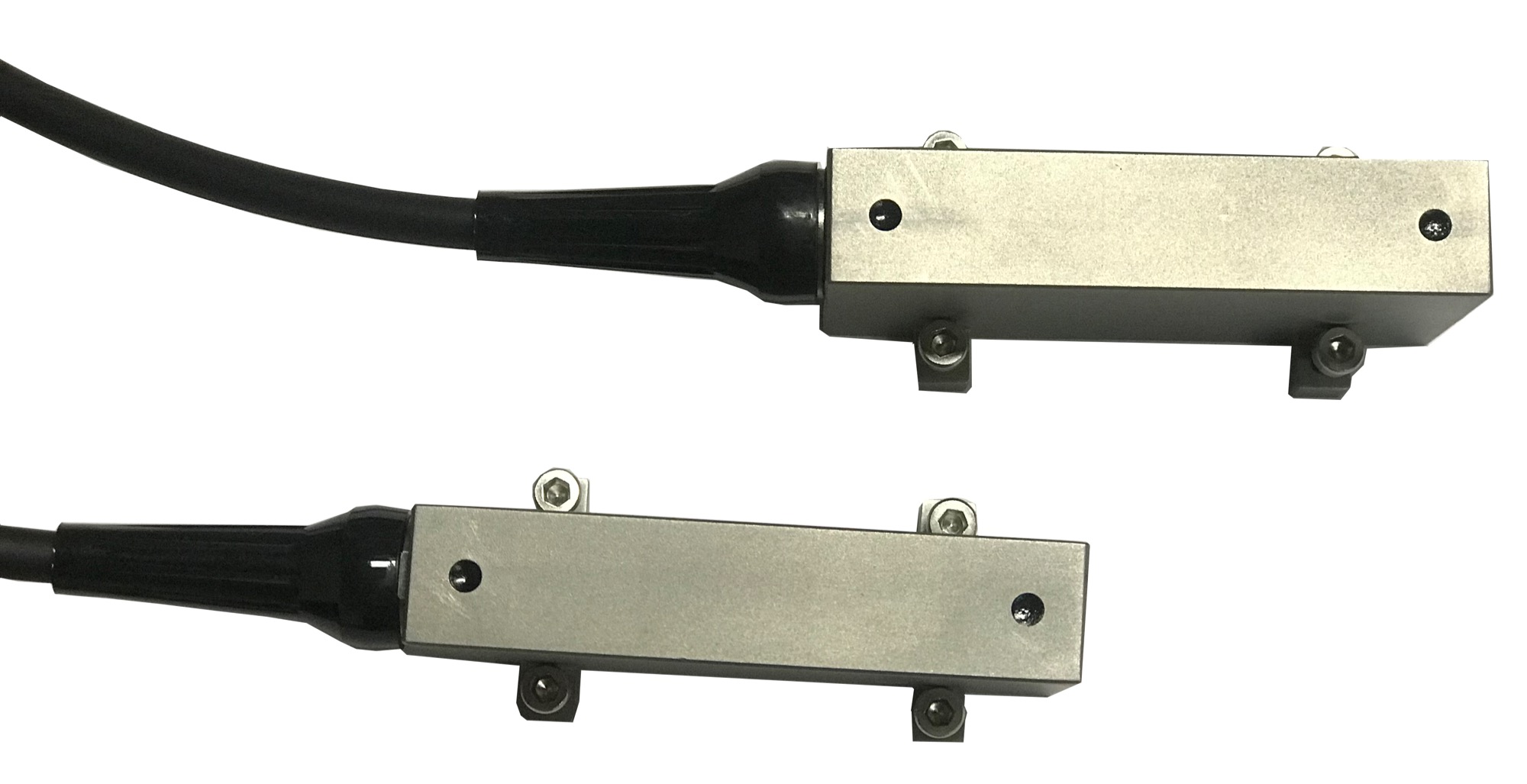

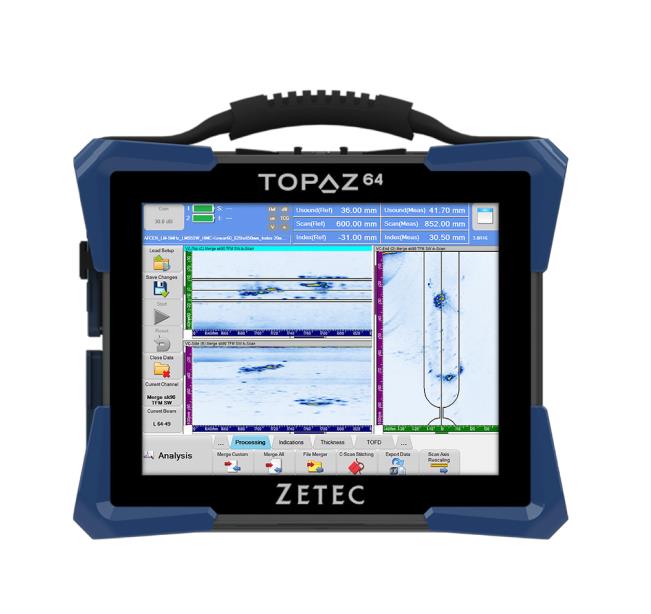

| 探头 | 楔块 | TOPAZ | |
