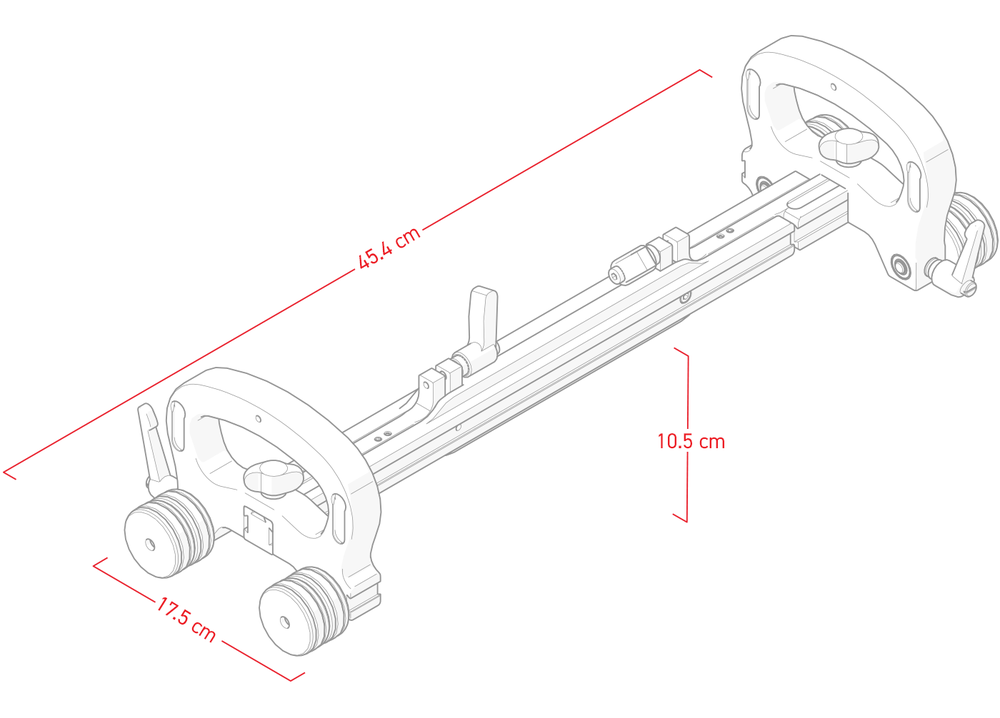

适应管径范围: 环焊缝：254mm-平面 纵焊缝：152mm-平面 编码器分辨率：9.05 counts/mm 可夹持探头数: 2×PA & 2×TOFD 编码器线缆长度: 5m 检测工件材质: 铁质材料 尺寸规格：高度454mm/宽度191mm/长度455mm 设备重量：1.9kg 操作温度：-20°C至50°C 作业环境：防尘，可淋水 径向间隙：环焊缝：117mm/ 纵焊缝：140mm |
| 重量轻、操作方便、使用简单易上手； 模块化设计，燕尾槽+旋钮锁定块，可快速安装、拆卸和调节位置； 线缆固定夹+手柄上的线缆固定槽，易于管理和固定线缆，操作更便利和规整； 通用性高，组件可在大部分扫查器上通用； 部件质量高，质保周期长； 资料齐全，完备的设备介绍、用户手册、备件手册、操作照片、视频和应用案例介绍。 |
 |
 |
 |

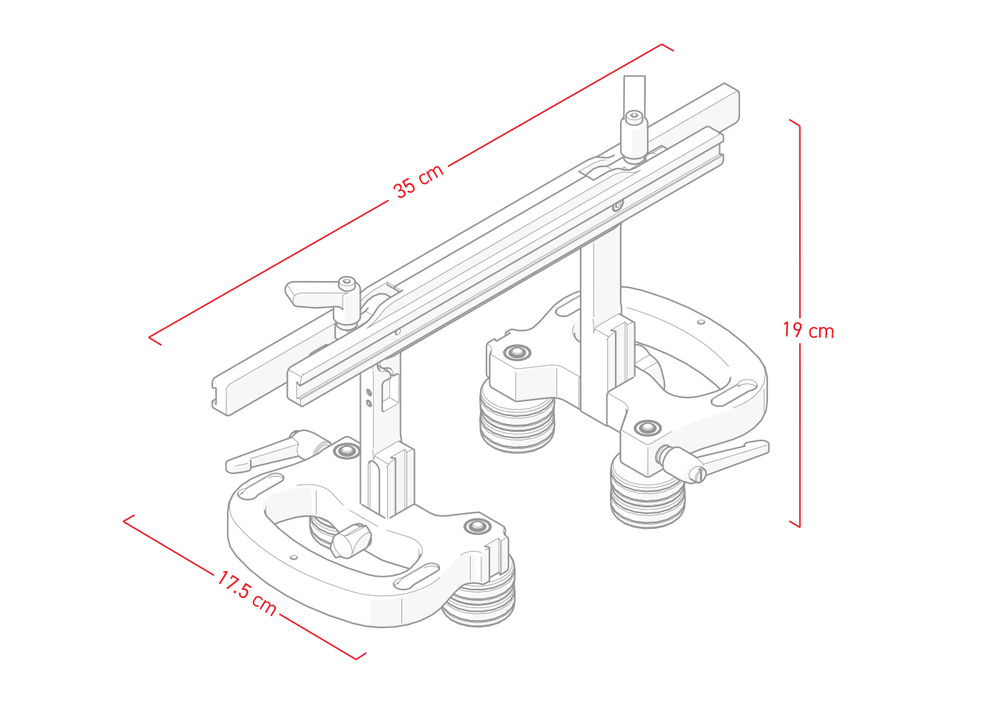

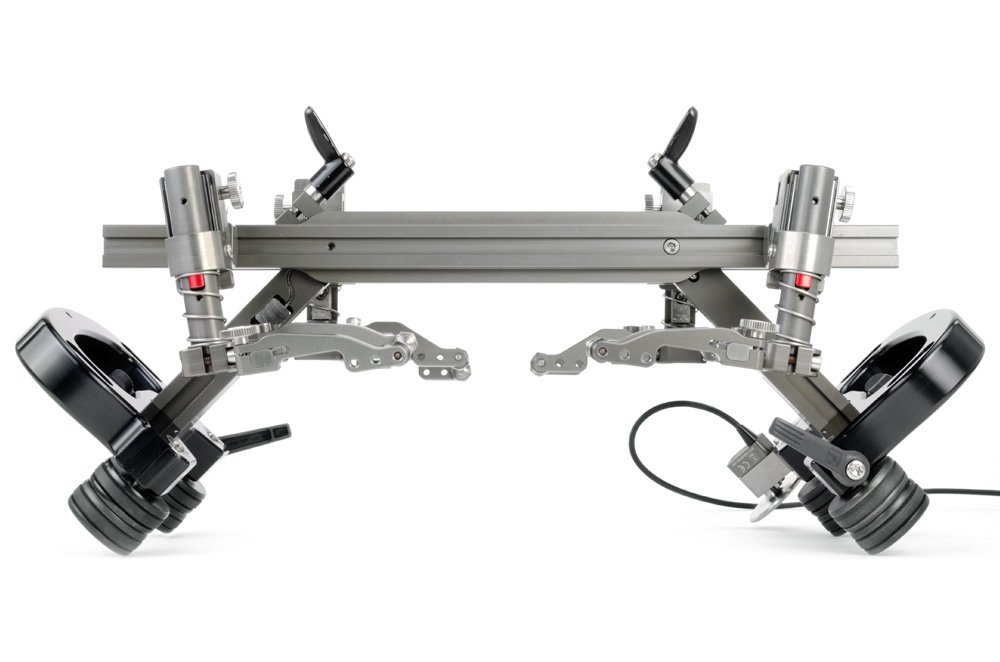

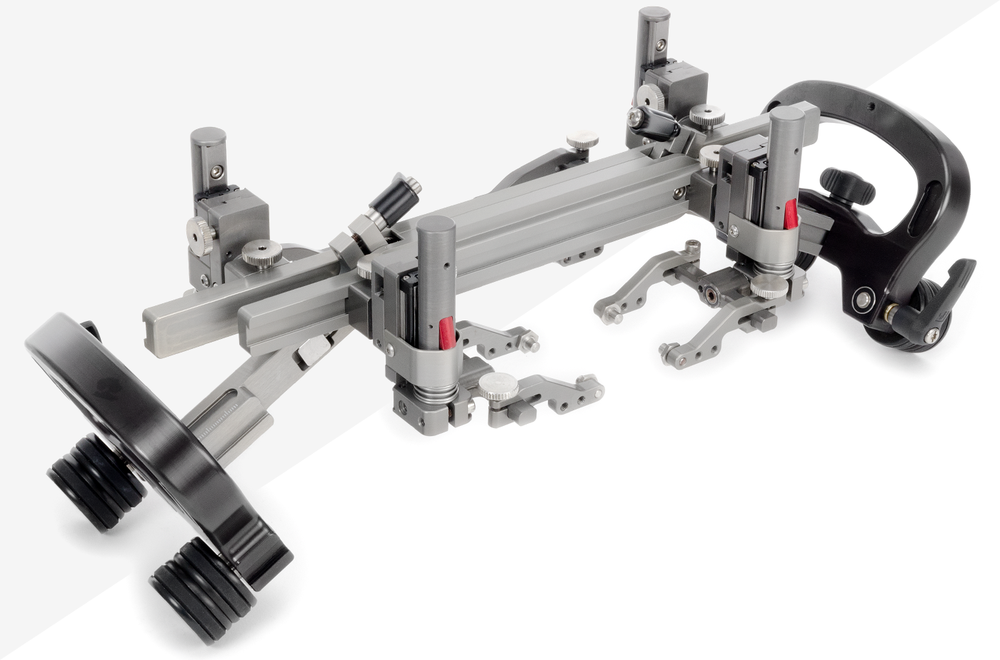

双枢轴枢轴短杆可旋转，可适应不同管径的纵焊缝扫查，旋转角为0时可用于环焊缝扫查。 |
 |

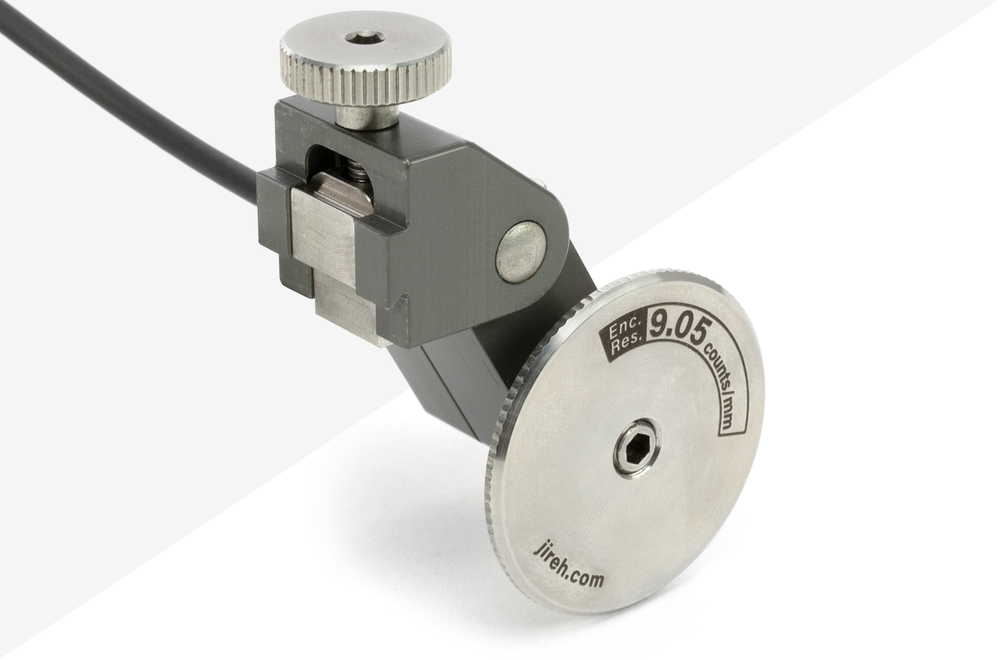

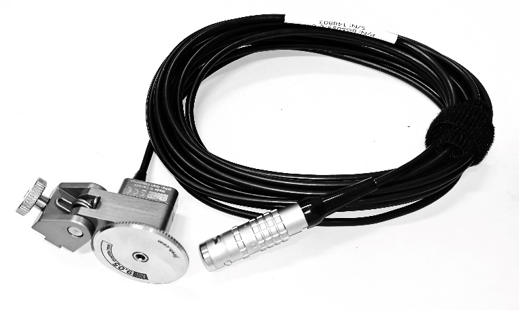

编码器弹性设计确保定位准确；5V直流TTL编码器与所有标准仪器兼容；可以安装到探头夹支架。 |
 |
编码轮两种材料制造，一种为热处理不锈钢，另一种 为橡胶材质，此外编码轮还可拓展选择为磁性轮。 |
 |
刹车转动刹车手柄可以锁住磁性轮，使其不能转动，可通过刹车将扫查器锁定特定位置。 |
 |
线缆更好地固定、整理和管理线缆、管子和软管等柔性物件，使现场操作更加便捷、规范。 |
|
| 序号 | 零件编号 | 零件名称 | 数量 | |
| 1 | BGA005 | 包装箱 | 1 | |
| 2 | BGS065 | 双枢轴框架杆 | 1 | |
| 3 | BGS058 | 磁性轮把手 | 2 | |
| 4 | BTS031 | 磁性轮 | 8 | |
| 5 | BGS053- | 弹性编码器 | 1 | |

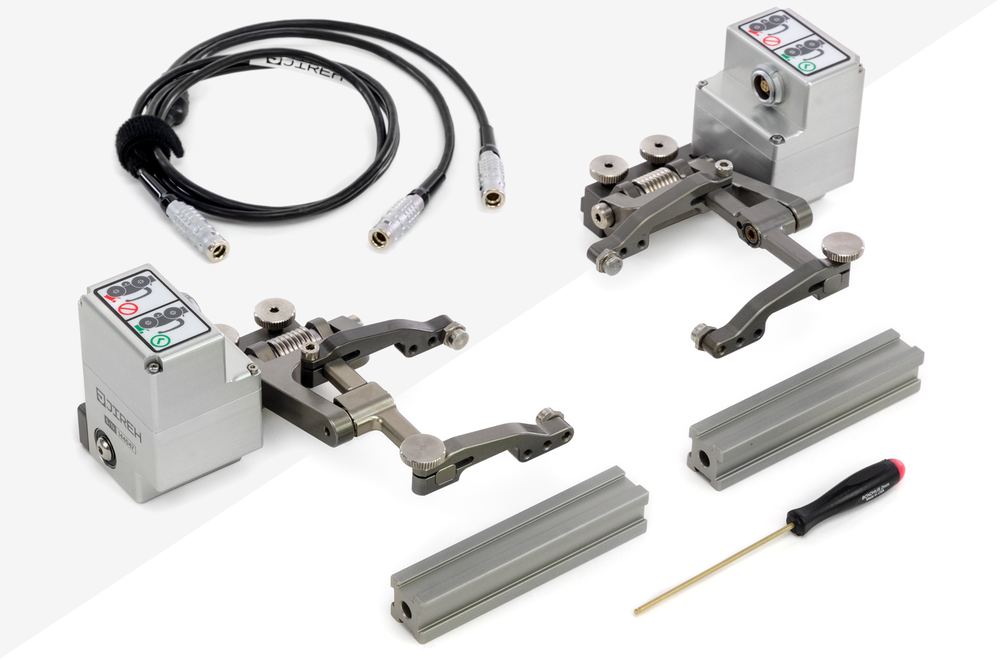

| 6 | PHA015- | 弹簧式相控阵探头加载臂 | 2 | |
| 7 | PHG025 | 弹簧式相控阵探头加载臂 | 2 | |
| 8 | PHG012-BYY | 探头加载臂夹臂 | 2 | |
| 9 | CMG007 | 耦合组件 | 1 | |
| 10 | EA470 | 六角扳手 | 1 | |
| 11 | EA414 | 内六角扳手 | 1 | |
| 12 | PHG014 | 探头加载臂备件包 | 1 | |
| 13 | CES044- | 线缆保护套 | 1 | |
| 14 | BG0104 Rev03.3 | 用户手册（英文） | 1 |
 |
 |
|
| HS-57-BV样本 | HS-57-BV用户手册 | HS-57-BV操作指导视频 |
