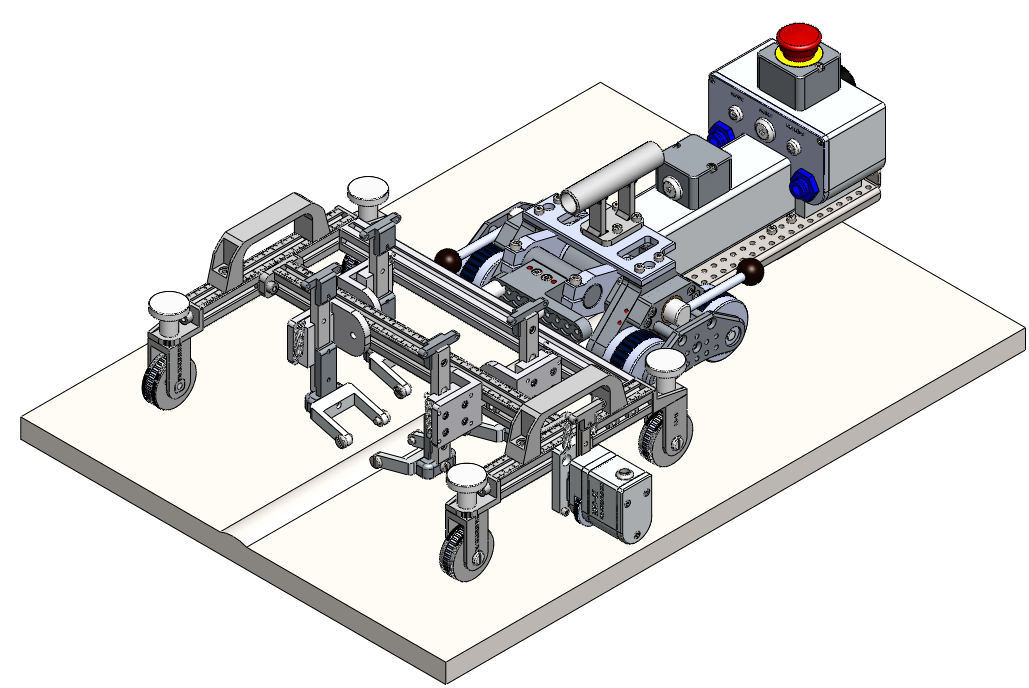

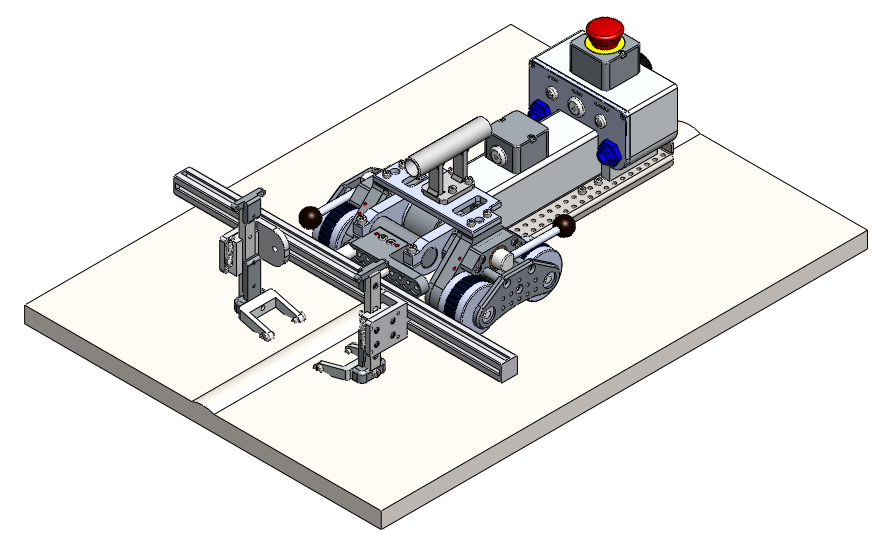

适应环焊缝管径范围: 65mm-平面 适应环焊缝管径范围: 559mm-平面 检测工件材质: 铁磁性材料/非磁性材料（真空吸盘） X轴速度：200mm/s Y轴速度：100mm/s Y轴行程：650mm(RS-650)/350mm(RS-350)/500mm(TD600) MS-08扫查器：长406mm ×宽384mm ×110mm MC-13：长331mm ×宽234mm ×99mm MS-08扫查器：12kg MC-13控制箱：3kg 供电系统：高能锂电池供电或220kV市电 IP防护等级：IP65 |

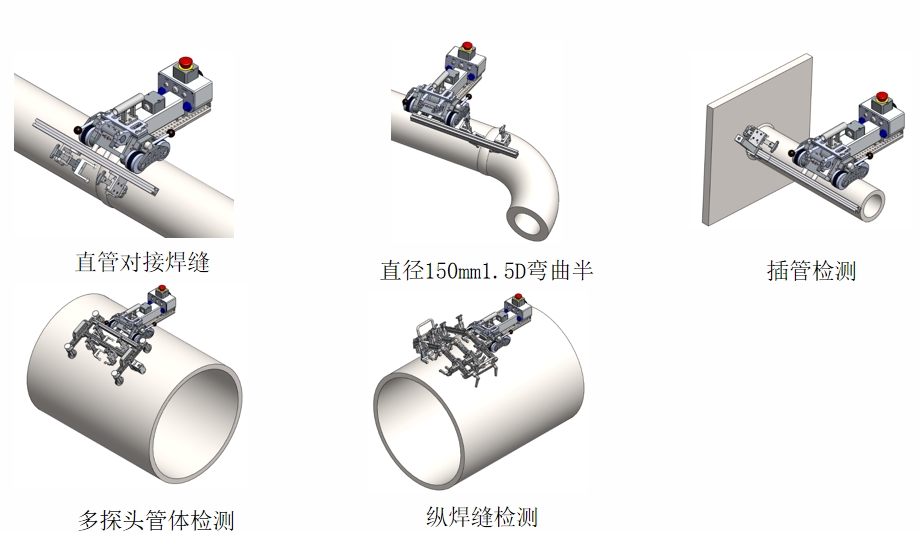

| 可实现管径大于2.5英寸的环焊缝检测及腐蚀C扫描或串列检测 可实现管径大于22英寸的纵缝检测及腐蚀C扫描或串列检测 可实现管件弯头、法兰、部分接管、部分T型焊缝的检测 可搭载HS-19/HS-17/HS-23手动扫查器实现多组TOFD或TOFD +PA / PE/CW的综合检测 可实时显示A/B/C/D超声视图；方便观察缺陷在工件中的位置 可提供焊缝坡口模拟图像将焊缝坡口加入采集数据进行直观分析 锂电池供电，能够连续工作4小时以上 |
 |
 |
 |

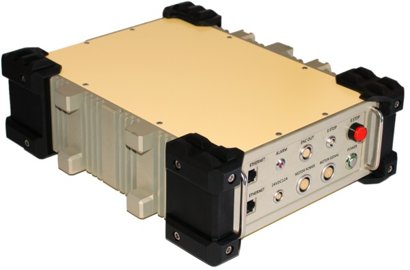

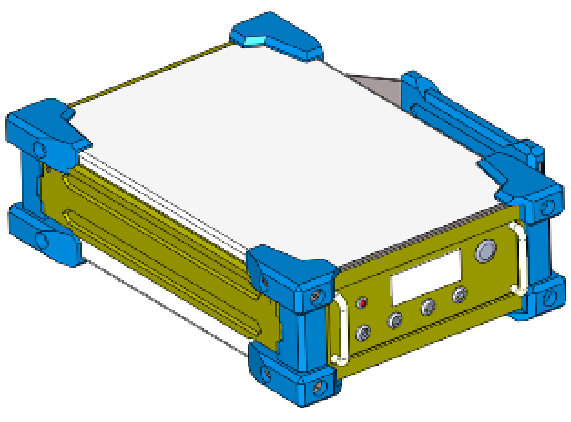

MC-13用来控制MS-08扫查器，可设定扫查轨迹 |
 |

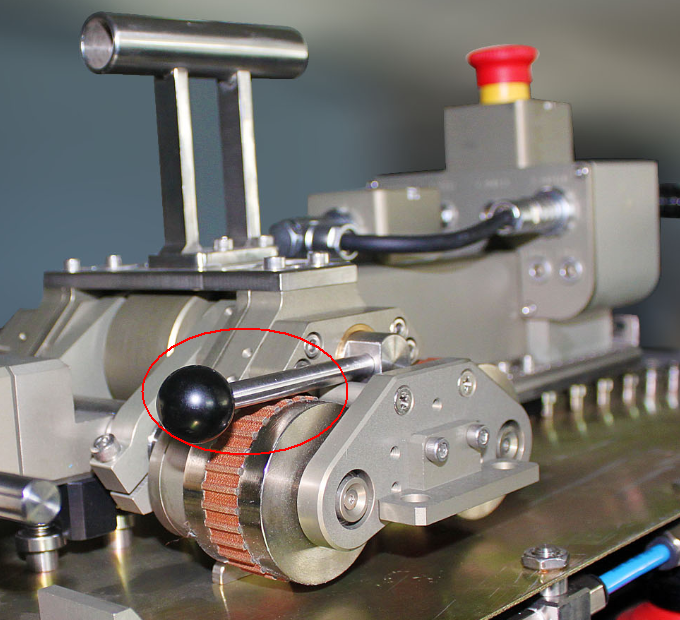

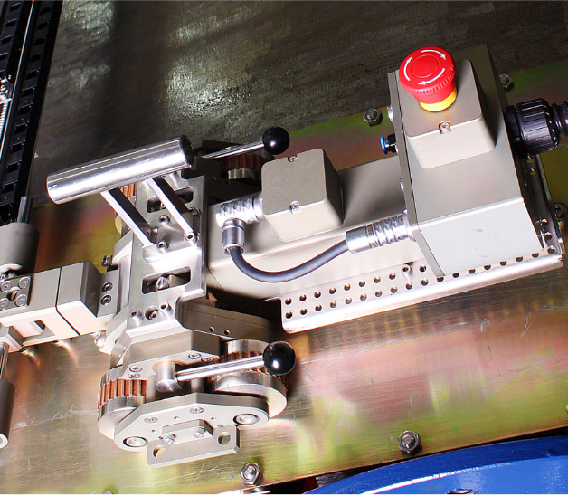

脱磁装置脱磁机构，能够轻松把MS-08从工件上取下 |
 |
外壳有着坚固、密封、防水的外壳，整体采用超硬铝阳极化+不锈钢制作，抗腐蚀持久耐用 |
 |

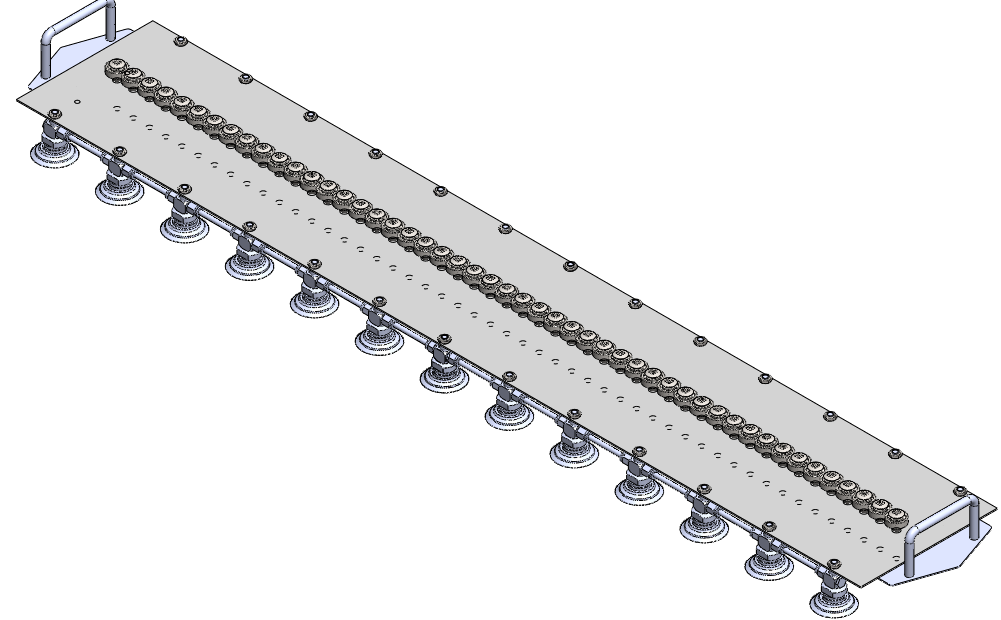

真空吸盘导轨针对非铁磁性材料，配合自控制真空泵真空吸盘可以牢固的吸附在工件表面。 |
 |

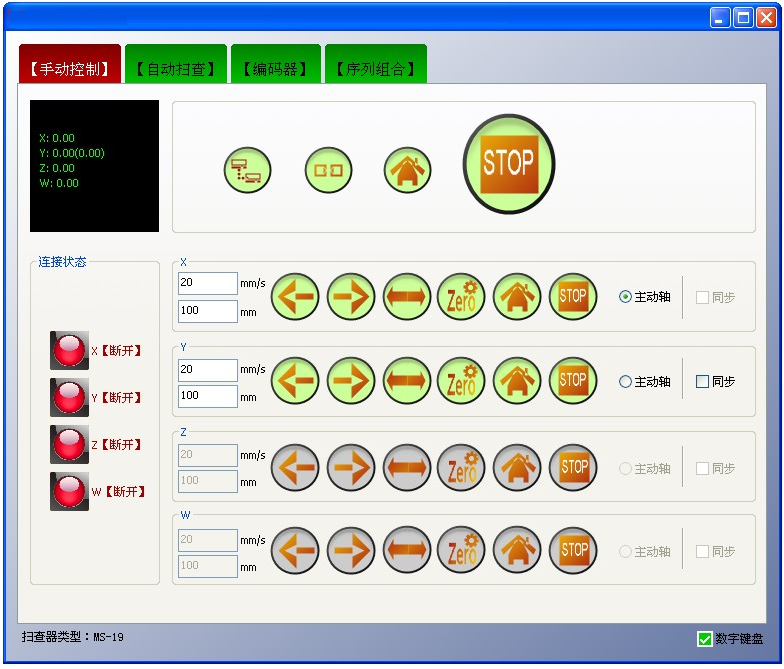

M-View软件可以实现线形扫査、栅格扫査、锯齿扫査、螺旋扫査等多种扫査方式，支持组合使用。 |
 |
MC-BAT为MS-08的锂电池供电模块，使系统具备更高的灵活性和便捷性 |
 |
高分辨率相机配有高分辨率的相机和激光测高模块，能够远程监测焊缝表面的情况，评估表面焊接质量。 |
 |

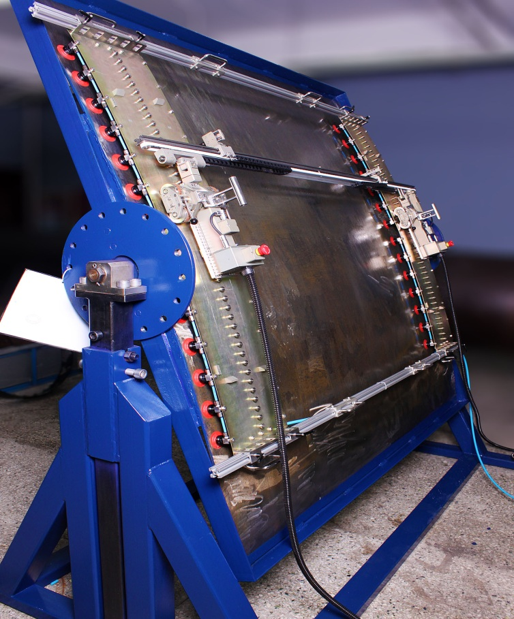

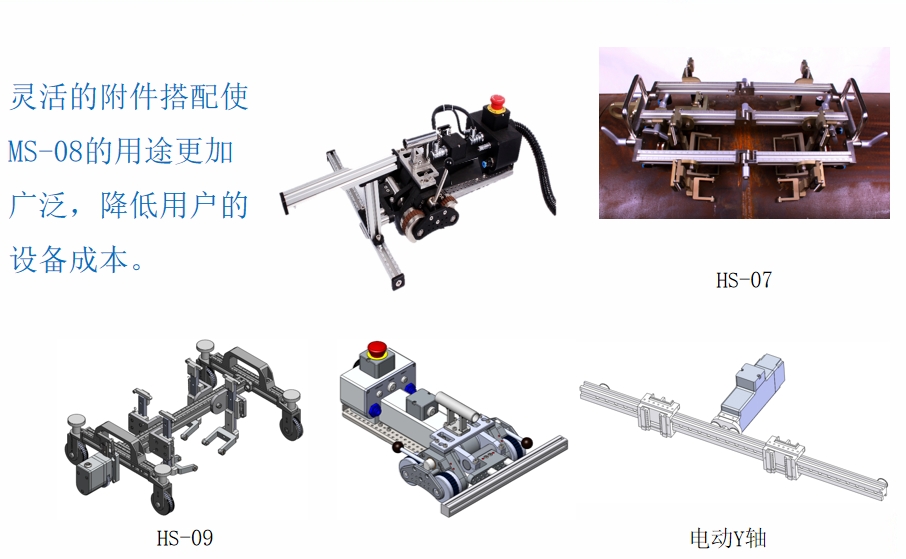

扩展能力灵活的附件搭配使MS-08的用途更加广泛， 两台MS-08可实现大面积腐蚀检测、大壁厚串列扫查、大面积的粘接检查。 |
|
 |
||
